反击式移动破碎机图纸

反击式移动破碎机适应物料：

　　适应物料：河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿
反击式移动破碎机应用领域：

　　矿山,煤矿、尾矿及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业
反击式移动破碎机组成结构:
      反击式移动破碎机包括：牢固的机架、反击式破碎机、给料机、振动筛、传送带、电动机和控制箱等。
反击式移动破碎站工作原理:

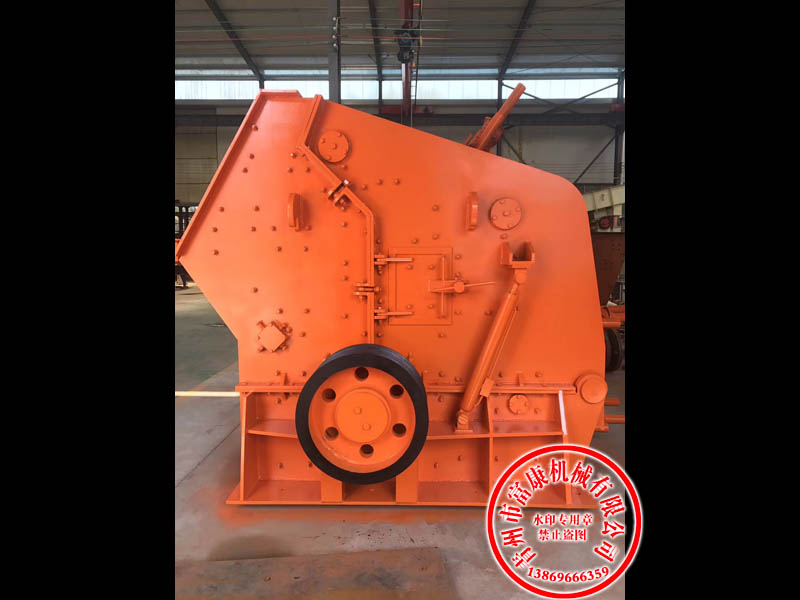

     反击式移动破碎机是一种利用冲击能来破碎物料的破碎机械。当物料进入板锤作用区时，受到板锤的高速冲击而破碎，并被抛向安装在转子上方的反击装置上再次破碎，然后又从反击衬板上弹回到板锤作用区重新破碎。此过程重复进行，直到物料被破碎至所需粒度，由机器下部排出为止。调整反击架与转子架之间的间隙可达到改变物料粒度和物料形状的目的。本机在反击板后采用弹簧保险装置，当非破碎物进入破碎腔后，前后反击架后退，非破碎物从机内排出。反击式破碎机作初步破碎后，通过圆振动筛构成闭路系统，实现物料的循环破碎，成品物料由输送机输出，进行连续破碎作业。反击式移动破碎机可以根据实际生产需要去除圆振动筛，实现对物料直接进行初步破碎，与其他破碎设备配套使用操作方便、灵活。

反击式移动破碎机用途和使用范围：
1.被广泛运用于矿山,煤矿、垃圾及建筑垃圾的循环再利用,土石方工程、城市基础设施、道路或建筑工地等场地作业。
 2.处理表层土和其他多种物料；分离粘性混凝骨料；建筑和爆破行业；破碎后的筛分；采石行业。
 3.河卵石、山石（石灰石、花岗岩、玄武岩、辉绿岩、安山岩等）、矿石尾矿、石屑的人工制砂。

反击式移动破碎机性能特点：
1.一体化整套机组 一体化机组设备安装形式，消除了分体组件的繁杂场地基础设施安装作业，降低了物料、工时消耗。机组合理紧凑的空间布局，提高了场地驻扎的灵活性。
2.机动性灵活   移动式破碎站车载地盘高，车体宽度小于运营半挂车，转弯半径小，便于普通公路行驶，更便于在破碎场区崎岖恶劣的道路环境中行驶。为快捷的进驻工地节省了时间。更有利于进驻施工合理区域，为整体破碎流程提供了更加灵活的空间和合理的布局配置。
3.降低物料运输费用  移动式破碎站能够对物料进行第一线的现场破碎，免除了物料运离现场再破碎的中间环节，极大降低了物料的运输费用。另外加长机组更能直接将破碎的物料送入转运车箱斗，转离现场。
4.作业作用直接有效  一体化系列移动式破碎站，可以独立使用，也可以针对客户对流程中的物料类型、产品要求，提供更加灵活的工艺配置，满足用户移动破碎、移动筛分等各种要求，使生成组织、物流转运更加直接有效，成本达到降低。
5.适应性强配置灵活   移动式破碎站针对粗碎、细碎筛分系统，可以单机组独立作业，也可以灵活组成系统配置机组联合作业。卸料斗侧出为筛分物料输送方式提供了多样配置的灵活性，一体化机组配置中的柴油发电机除给本机组供电外，还可以针对性的给流程系统配置机组联合供电，性能可靠维修方便。
